Объект-кочерга, сформированный методом лофтинга (а, показан с двух ракурсов) с использованием четырех сечений разной формы и размеров (б)

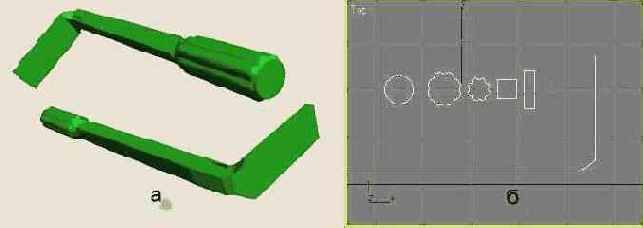

Рис. 9.52. Объект-кочерга, сформированный методом лофтинга (а, показан с двух ракурсов) с использованием четырех сечений разной формы и размеров (б)

Чтобы создать лофтинговый объект с использованием нескольких сечений разной формы, выполните следующие действия:

Создайте несколько форм-сечений и форму-путь, например как показано на рис. 9.52, б. Выделите линию пути, щелкните на кнопке Loft (Лофтинговый) в свитке Object Type (Тип объекта) командной панели Create (Создать), а затем - на кнопке Get Shape (Взять форму). Перейдите в любое окно проекции и щелкните на форме, которая будет служить первым сечением создаваемого тела. Предположим, в данном случае это будет форма-круг. Сразу же будет сформировано тело лофтинга с постоянным сечением в форме круга по всей длине пути, как показано на рис. 9.53. Чтобы иметь возможность видеть оболочку тела в окнах с каркасным режимом отображения, можно развернуть свиток Skin Parameters (Параметры оболочки) и установить флажок Skin (Оболочка) в разделе Display (Отображение).
