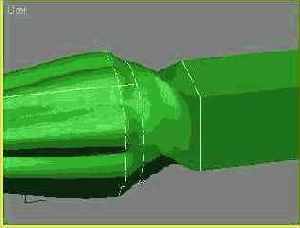

Оболочка тела лофтинга перекручена из-за рассогласования ориентации первых вершин сечения-круга и сечения-квадрата
Рис. 9.62. Оболочка тела лофтинга перекручена из-за рассогласования ориентации первых вершин сечения-круга и сечения-квадрата
Для согласования ориентации сечений выполните следующие действия:
- Выполните сравнение ориентации первых вершин сечений, для чего выделите любое сечение и щелкните на кнопке Compare (Сравнить) в свитке Shape Commands (Действия с формами). В появившемся окне диалога, показанном на рис. 9.63, щелкните на кнопке Pick Shape (Указать форму). Затем щелкните последовательно на сечениях, которые требуется сравнить. В нашем примере щелкните на сечениях в форме звезды, круга и квадрата. На появляющихся в окне Compare (Сравнение) сечениях первая вершина обозначена квадратиком. Как видно, ориентация первых вершин звезды и круга согласована, а у квадрата - отличается на 45°. Чтобы избежать перекручивания оболочки, следует повернуть сечения в форме звезды и круга, формирующие рукоятку, на 45° по часовой стрелке. Вместо этого можно было бы повернуть только квадрат, но это приведет к образованию новой перекрутки в месте загиба носка кочерги.
