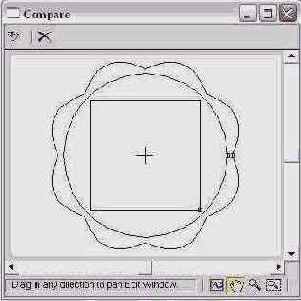

Окно диалога Compare (Сравнение) позволяет сравнивать ориентацию первых вершин форм-сечений

Рис. 9.63. Окно диалога Compare (Сравнение) позволяет сравнивать ориентацию первых вершин форм-сечений

Чтобы повернуть сечения, перейдите в окно проекции Left (Вид слева) или Тор (Вид сверху). Выберите инструмент Select and Rotate (Выделить и повернуть), выделите пять сечений (два круга и три звезды), формирующих рукоятку, и поверните их на 45° по часовой стрелке. В результате перекручивание оболочки будет устранено, как видно на рис. 9.64. Поместите на прежнее место ранее удаленное сечение в форме круга. Если сечение выбрано на уровне подобъекта Shape (Форма), то к нему можно применять не только преобразование поворота, но и преобразование масштаба. Если при этом потребуется восстановить исходное состояние, в котором сечение находилось до применения к нему преобразований, это можно сделать щелчком на кнопке Reset (Сброс).
