Согласование ориентации первых вершин устраняет перекручивание оболочки

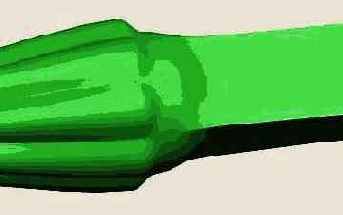

Рис. 9.64. Согласование ориентации первых вершин устраняет перекручивание оболочки

В нижней части свитка Shape Commands (Действия с формами) имеется кнопка Put (Поместить). С ее помощью можно создать дубликат (копию или образец) любого выделенного сечения тела лофтинга и включить его в состав сцены в качестве самостоятельного объекта. Создав дубликат-образец, можно использовать его для редактирования формы сечения тела лофтинга, как описывается в следующем подразделе.

Для создания дубликата сечения выполните следующие действия:

Выделите сечение на уровне подобъекта Shape (Форма) и щелкните на кнопке Put (Поместить) в свитке Shape Commands (Действия с формами).
В появившемся окне диалога Put to Scene (Поместить в сцену) введите имя для создаваемой формы или оставьте имя, предлагаемое программой, а также выберите тип дубликата, установив переключатель в одно из двух положений: Сору (Копия) или Instance (Образец). Щелкните на кнопке ОК, и дубликат сечения будет помещен на координатную плоскость того окна проекции, в котором был изначально создан оригинал формы сечения.

Редактирование формы сечений и пути

Непосредственно редактировать формы, включенные в состав тела лофтинга, нельзя. Однако имеется простой способ все-таки производить такое редактирование. Вспомните о переключателе в свитке Creation Method (Метод создания), который определяет, будет в состав тела лофтинга помещен оригинал формы-сечения, его копия или образен. По умолчанию этот переключатель установлен в положение Instance (Образец), в результате в состав тела лофтинга включаются образцы форм-сечений, а сами оригиналы остаются и могут быть безболезненно удалены. Если же их не удалять до завершения работы над объектом, то редактирование формы оригиналов сечений будет сказываться на всех образцах. Сказанное относится и к линии пути.

Чтобы отредактировать сечения и путь, выделите оригинал линии сечения или пути. В свитке параметров выделенной формы на командной панели Modify (Изменить) внесите необходимые изменения в параметры или выполните модификацию формы на уровне подобъектов - вершин или сегментов. Наблюдайте за синхронным изменением формы тела лофтинга.
