Окно диаграммы деформации масштаба

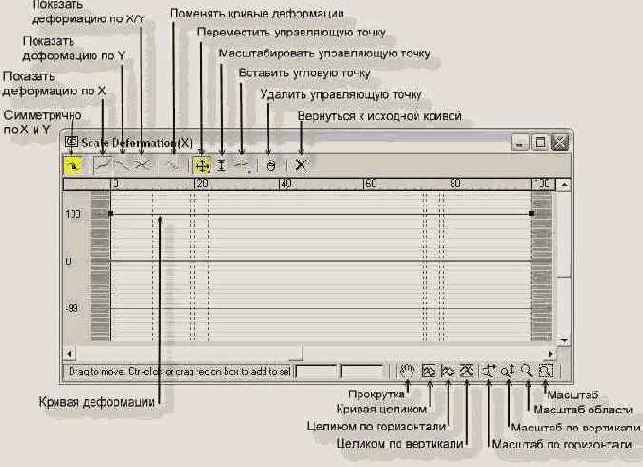

Рис. 9.66. Окно диаграммы деформации масштаба

На сетке диаграммы деформации имеется линия красного цвета. Эта линия, называемая кривой деформации, является графиком величины деформации сечений в зависимости от координаты пути, вдоль которого строится оболочка объекта. Кривая имеет на концах два маркера, называемых управляющими точками. Можно создать на кривой деформации любое количество управляющих точек или удалить при необходимости лишние точки. Каждая из точек позволяет регулировать величину деформации в сечении, расположенном на соответствующем расстоянии от начала пути. Управляющие точки можно перемещать, используя инструменты панели управления окна диаграммы деформации, чтобы придать кривой точно ту форму, какая необходима.

Сверху над сеткой диаграммы находится относительная шкала расстояния. Координаты положения управляющих точек вдоль линии пути, на котором размещаются сечения, указываются на диаграмме в процентах от длины пути.

Слева от сетки диаграммы деформации имеется шкала значений. Градуировка этой шкалы зависит от типа деформации и позволяет оценить степень деформации сечения в любой точке вдоль пути. Например, в случае деформации масштаба вертикальная шкала слева проградуирована в процентах. Если используется деформация скрутки, шкала значений будет иметь градуировку от -180 до 180°.

В окне диалога Scale Deformation (Деформация масштаба), а также в окнах диаграмм деформации других типов используются два набора инструментальных кнопок.

В верхней части окна расположены следующие кнопки:

•
•
•
•
•
•
•
•

В нижней части окна расположены следующие кнопки, используемые для управления видом диаграммы:

•
•
•
•
