Окно диалога Waveform Controller (Контроллер цикла)

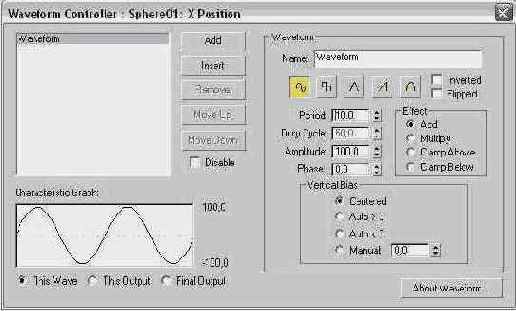

Рис. 18. 110. Окно диалога Waveform Controller (Контроллер цикла)
Настройка параметров контроллера Waveform
Для настройки параметров контроллера составьте список действующих генераторов периодических функций в левой части окна диалога, используя следующие кнопки:
- Add (Добавить) - добавляет новый генератор колебаний в конец списка. По умолчанию добавляется синусоидальное колебание с периодом 10 кадров и амплитудой 100 единиц;
- Insert (Вставить) - вставляет новый генератор перед выделенным элементом списка;
- Remove (Удалить) - удаляет из списка выделенный генератор;
- Move Up/Down (Переместить вверх/вниз) - перемещает выделенный генератор вверх или вниз по списку, позволяя изменять порядок следования колебаний. Порядок перечисления имеет значение, поскольку каждый следующий генератор использует в качестве входного параметра результат действия предыдущего;
- Disable (Отменить) - установка этого флажка отменяет действие выделенного генератора колебаний.
Настройте вариант отображения данных в поле Characteristic Graph (Характеристическая кривая), установив переключатель под полем графика в одно из трех положений:
- This Wave (Текущее колебание) - отображается только график периодической функции, формируемой генератором, выделенным в списке, без учета действия всех остальных генераторов;
- This Output (Текущий выход) - отображается график функции, формируемой выделенным генератором с учетом действия всех предыдущих генераторов списка;
- Final Output (Общий выход) - демонстрируется график периодической функции на выходе последнего из генераторов списка.
Щелкните на одной из пяти кнопок со значками в виде колебаний разной формы в разделе Waveform (Колебание) в правой части окна диалога, чтобы выбрать колебание нужной формы - синусоидальной, прямоугольной, треугольной, пилообразной или синусоидальной полуволновой.
Задайте характеристики колебания, используя следующие параметры раздела Waveform (Колебание):
- Name (Имя) - позволяет переименовать текущее колебание;
- Period (Период) - задает период колебаний в кадрах;
- Duty Cycle (Скважность) - действует только для колебаний прямоугольной формы и задает долю периода, в течение которой колебание имеет максимальную амплитуду;
- Amplitude (Амплитуда) - задает амплитуду, то есть размах колебаний;
- Phase (Фаза) - задает сдвиг колебания по оси времени;
- Inverted (Переворот) - установка этого флажка вызывает зеркальное отражение колебания относительно горизонтальной оси, а установка флажка Flipped (Отражение) - относительно вертикальной оси.
Укажите, каким образом выбранный генератор будет воздействовать на выходное колебание предшествующего генератора, установив переключатель Effect (Действие) в одно из следующих положений:
- Add (Суммирование) - колебания будут суммироваться;
- Multiply (Перемножение) - колебания будут перемножаться;
- Clamp Above/Below (Ограничение сверху/снизу) - не позволяет предшествующему колебанию быть по амплитуде больше (меньше) текущего колебания.
Задайте величину постоянного уровня, относительно которого будет центрироваться периодическая функция, установив переключатель Vertical Bias (Вертикальное смещение) в одно из следующих положений:
- Centered (Центрировать) - смещение по вертикали отсутствует и колебание центрируется относительно нуля;
- Auto>0 (Авто>0) - сдвигает все колебание выше линии нулевой амплитуды;
- Auto<0 (Авто<0) - сдвигает все колебание ниже линии нулевой амплитуды;
- Manual (Задать) - позволяет задать вертикальное смещение вручную, установив его величину в счетчике.
