Выдавливание форм или граней

Выдавливание (extrusion) - еще один часто применяемый при моделировании персонажей метод. На рис. 1.15 показано, как с помощью выдавливания формы и выдавливания граней был быстро построен эполет Betty Bad. Сначала был создан контур формы, которая образует поперечное сечение (А). Затем к ней применили модификатор Extrude (Выдавливание) с тремя сегментами, и форма была выдавлена наружу, получив глубину (В). Далее, чтобы выровнять вершины и выделить грани на верхней части плеча (С), был применен модификатор Edit Mesh (Редактировать сетку). Затем с помощью кнопки подобъекта Extrude выделенные грани были выдавлены вверх, чтобы добиться соответствия нужной форме (D). И наконец, форму настроили, оптимизировали и поместили на нужное место (Е).

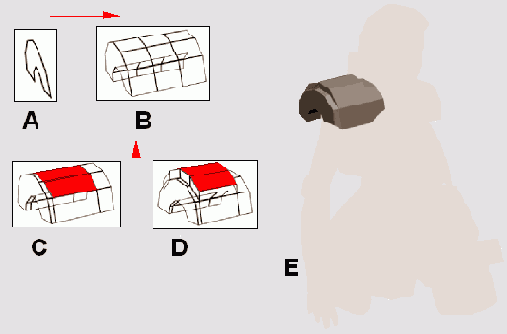

Рис. 1.15. Отличный способ моделирования — выдавливание как контурных форм, так и граней
