Настройка перекрытия оболочек родительского и дочернего объектов



Если в поле Radial Scale для звена Spine2 ввести меньшее значение, то плечо сохранит форму при анимации, однако, настраивая эту оболочку, нужно выполнить следующее. Перейдите к кадру 260 и поверните точку обзора так, чтобы видеть заднюю сторону сетки (рис. 4.15).

Откройте снова свиток Blending Envelopes и введите значение 0.4 в поле Child Overlap (рис. 4.16).

Оболочка расширится и захватит звено, находящееся ниже выделенного в иерархии звеньев. Она становится больше, чем при исходном значении 0,1, и сглаживает наблюдавшуюся ранее неестественность деформации плеча (рис. 4.17).

Однако иногда в поле Child Overlap лучше не увеличить, а уменьшить значение. Перейдите к кадру НО и посмотрите на левую руку (рис. 4.18)

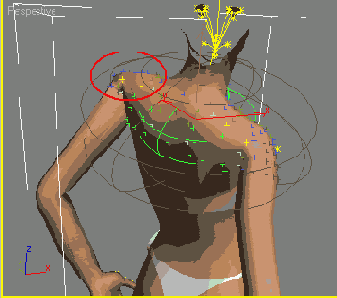

Рис. 4.15. Плечо нужно еще немнсго изменить



Рис. 4.16 Параметры Child Overlap и Parent Overlap имеют решающее значение для некоторых оболочек


Чтобы исправить область локтя, в поле Child Overlap звена Bikini L Upper Arm введите значение 0 - результат представлен на рис. 4.19.

Безусловно, величина, на которую нужно увеличить либо уменьшить параметры Child Overlap и Parent Overlap, определяется типом каркаса, созданного для персонажа. Но, вообще говоря, наилучшая деформация области плеча и локтя достигается при увеличении перекрытия дочернего объекта верхним звеном Spine и уменьшении его перекрытия звеном UpperArm. А есть ли способ скопировать параметры оболочки Bikini L UpperArm на звено Bikini R UpperArm? Конечно, есть.



Рис. 4.17. Острый угол плеча пропадает, так как в поле Child Overlap звена Spine2 введено большее значение

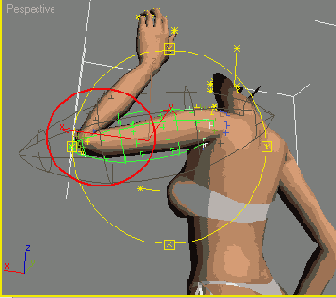

Рис. 4.18. Кажется, что локоть вдавлен. Это происходит из-за того, что оболочка UpperArm слишком сильно влияет на него

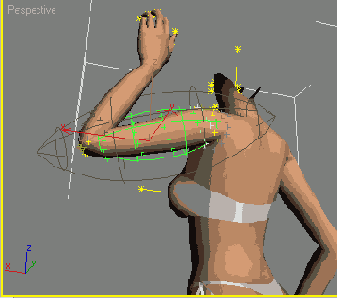

Рис. 4.19. Если ослабить влияние на дочернее звено, то при сгибании предплечья локтевой сустав не будет вдавливаться
