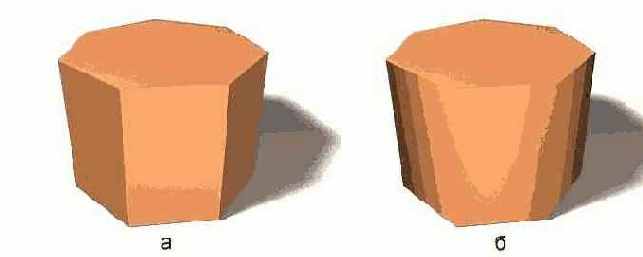

Рис. 1.34. Реально имеющиеся на сетке ребра боковой поверхности цилиндра (а) становятся невидимыми, если все грани этой поверхности принадлежат к одной группе сглаживания (б)



fig01-034.max

Объединение граней в группу сглаживания может происходить автоматически с учетом угла между нормалями к этим граням. Любые две соседние грани, угол между нормалями которых не превышает заданного порогового значения, объединяются в одну группу сглаживания и при визуализации на границе между ними не будет видно излома поверхности.

Способ, каким программа производит сглаживание ребер между гранями, относящимися к одной группе сглаживания, зависит от выбора алгоритма тонированной раскраски граней (см. главу 15 «Стандартные и усовершенствованные материалы»).
