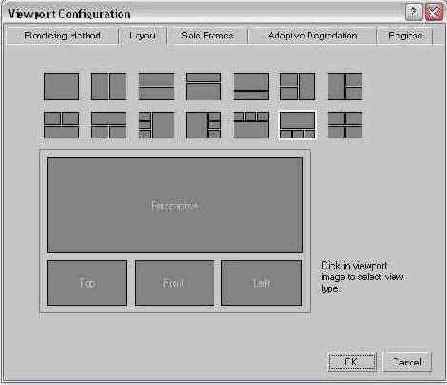

Рис. 3.17. Окно диалога Viewport Configuration (Конфигурация окон проекций) раскрыто на вкладке Layout (Компоновка)

Рис. 3.17. Окно диалога Viewport Configuration (Конфигурация окон проекций) раскрыто на вкладке Layout (Компоновка)

Настройте варианты компоновки

В верхней части вкладки имеется набор значков предопределенных вариантов разбиения экрана max 6 на окна проекций. Для выбора того или иного варианта следует щелкнуть на соответствующем значке. Эти варианты задают размер и положение окон проекций, но не определяют их тип. Тип каждого из окон проекций задается индивидуально. В левой нижней части вкладки появляется увеличенное изображение выбранного варианта разбиения экрана в виде схемы, демонстрирующей текущие типы окон проекций. Чтобы изменить тип окна, щелкните на соответствующем поле схемы разбиения. Появится список в виде контекстного меню, из которого следует выбрать нужную проекцию.
