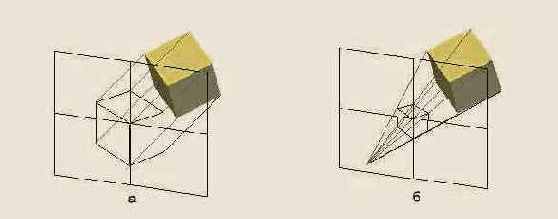

Аксонометрическая проекция строится с помощью параллельных лучей (а), а центральная - с помощью лучей, исходящих из одной точки (б)



Рис. 3.1. Аксонометрическая проекция строится с помощью параллельных лучей (а), а центральная - с помощью лучей, исходящих из одной точки (б)


Плоскость аксонометрической проекции располагается перпендикулярно всей совокупности проекционных лучей, а плоскость центральной проекции - перпендикулярно только одному, центральному лучу, соответствующему линии визирования сцены. При аксонометрической проекции не происходит искажения горизонтальных и вертикальных размеров, но искажаются размеры, характеризующие «глубину» объекта. При центральной проекции оказываются искаженными все размеры объекта. Примером перспективной проекции может служить любая фотография, сделанная обычным фотоаппаратом. Различия между аксонометрической и центральной проекциями иллюстрируются примером на рис. 3.2.

Частным случаем аксонометрических проекций являются проекции ортографические, при построении которых плоскость проекции выравнивается параллельно одной из координатных плоскостей трехмерного пространства, в котором размещена сцена. К ортографическим проекциям относятся знакомые вам по школьному курсу черчения «вид сверху», «вид слева» и т. п.
