Окно диалога Select Objects (Выделение объектов) в режиме показа списка имен связанных объектов в иерархическом порядке

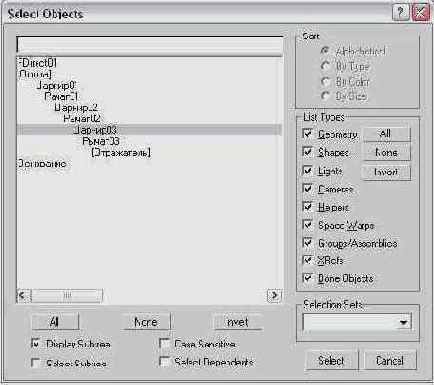

Рис. 4. 12. Окно диалога Select Objects (Выделение объектов) в режиме показа списка имен связанных объектов в иерархическом порядке

• Select Subtree (Выделять поддеревья) - установка данного флажка в режиме показа иерархии ведет к тому, что выделение имени объекта в списке вызывает автоматическое выделение имен всех его дочерних объектов, расположенных на более низких уровнях иерархии;
• Case Sensitive (Учитывать регистр) - включает режим различения имен объектов, отличающихся только регистром символов.
• Select Dependents (Выделять зависимые) - флажок, установка которого ведет к тому, что выделение имени объекта в списке вызывает автоматическое выделение имен всех связанных с ним зависимых объектов, таких как образцы, экземпляры и объекты, имеющие общий с выделенным объектом модификатор.

1. Установите способ сортировки списка имен объектов с помощью переключателя Sort (Сортировка), доступного только при сброшенном флажке Display Subtree (Показывать иерархию):

• Alphabetical (По алфавиту) - список упорядочивается по алфавиту имен объектов;
• By Type (По типу) - список упорядочивается по типам объектов в порядке следования флажков в разделе List types (Включать в список);




• By Color (По цвету) - объекты в списке сортируются по цвету их каркасов;
• By Size (По размеру) - объекты в списке сортируются по их размеру.

1. При наличии именованных наборов выделенных объектов (см. далее раздел «Использование наборов выделенных объектов») выберите имя нужного набора в раскрывающемся списке Selection Sets (Выделенные наборы). Выбор имени набора ведет к выделению в списке окна имен всех объектов, входящих в данный набор.
2. Закончив выделение имен нужных объектов, щелкните на кнопке Select (Выделить). Для отмены выделения щелкните на кнопке Cancel (Отмена).
