Окно диалога Align Selection (Выравнивание выделения)

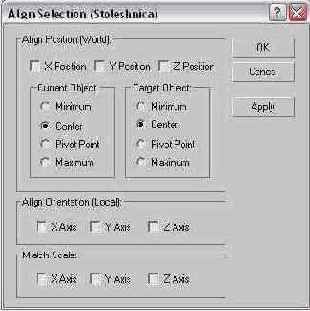

Рис. 5. 28. Окно диалога Align Selection (Выравнивание выделения)


  1. В разделе Align Position (World) (Выравнивание положения (В глобальных координатах)) установите один из флажков X, Y, Z Position (Положение по X, Y, Z), указывающих, вдоль какой из трех координат будет происходить выравнивание. Используется текущая система координат.
  2. Задайте характерные точки выравниваемого и опорного объектов, положение которых будет совмещено по заданным координатам. Для этого установите переключатели Current Object (Текущий объект) и Target Object (Опорный объект) в одно из четырех положений:
  • Minimum (Минимум) - крайняя точка габаритного контейнера объекта с минимальным значением координаты по выбранной оси;
  • Center (Центр) - центр габаритного контейнера объекта;
  • Pivot Point (Опорная точка) - опорная точка объекта;
  • Maximum (Максимум) - крайняя точка габаритного контейнера объекта с максимальным значением координаты по выбранной оси.
  1. Определите требования по согласованию ориентации локальной системы координат выравниваемого объекта относительно опорного по каждой из трех осей координат. Для этого установите нужные флажки X, Y, Z Axis (Ось X, Y, Z) в разделе Align Orientation (Local) (Выровнять ориентацию (Локально)). Выравнивание ориентации не зависит от выравнивания по положению.
  2. Задайте требования по согласованию масштабов выравниваемых и опорного объектов. Для этого установите нужные флажки X, Y, Z Axis (Ось X, Y, Z) в разделе Match Scale (Согласовать масштаб). Согласование масштабов не обязательно ведет к совпадению размеров выравниваемых объектов с размером опорного объекта и оказывает действие на выравниваемые объекты только в том случае, если к опорному объекту в ходе его редактирования применялось преобразование масштаба. Масштаб выравниваемых объектов будет изменен во столько раз, во сколько раз был изменен масштаб опорного объекта.

На рис. 5. 29 показан результат поочередного выравнивания трех исходных объектов-бокалов относительно опорного объекта-столешницы. Использованы следующие настройки параметров в окне диалога Align Selection (Выравнивание выделения):
