Свитки параметров модификатора HSDS

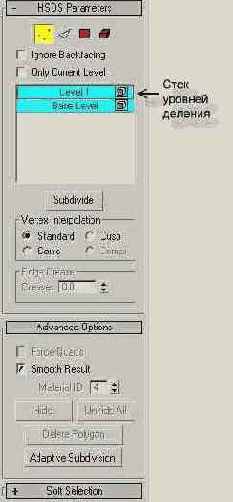

Рис. 12.119. Свитки параметров модификатора HSDS

Переключитесь на уровень редактирования подобъектов нужного типа, используя одну из четырех кнопок в верхней части свитка HSDS Parameters (Параметры иерархического деления поверхностей): Vertex (Вершина), Edge (Ребро), Polygon (Полигон) или Element (Элемент). Выделите совокупность выбранных для разбиения подобъектов, как показано для примера на рис. 12.120. Вся сетка изобразится линиями желтого цвета, а выделенные подобъекты окрашиваются в красный цвет. Желтый цвет указывает полигоны сетки, доступные для выделения на текущем уровне.
