К примитиву Box (Параллелепипед)...

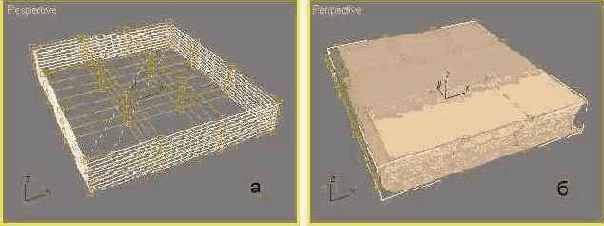

Рис. 12.126. К примитиву Box (Параллелепипед) применен модификатор FFD 4x4x4 (Произвольная деформация 4x4x4) (а) и два средних слоя управляющих точек решетки деформации модификатора сдвинуты влево (б)
- Щелкните в стеке модификаторов на квадратике со значком «+» слева от имени модификатора FFD 4x4x4 (Произвольная деформация 4x4x4), чтобы развернуть дерево подобъ-ектов. Выделите строку Control Points (Управляющие точки). Это обеспечит возможность выделять и преобразовывать управляющие точки решетки деформации модификатора. Выделите рамкой в окне вида спереди два средних слоя управляющих точек. Выделенные точки окрасятся желтым цветом. Сместите их влево, придавая нужный выгиб примитиву, изображающему блок страниц книги (рис. 12.126, б).
- При необходимости используйте для настройки следующие элементы управления свитка FFD Parameters (Параметры FFD), появляющегося на панели Modify (Изменить) и показанного на рис. 12.127:
