Результат создания точки на пересечении двух NURBS-кривых

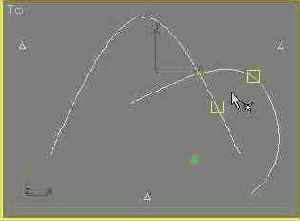

Рис. 13.138. Результат создания точки на пересечении двух NURBS-кривых


  1. Чтобы обрезать первую или вторую кривую до вставленной точки, пока она еще выделена зеленым цветом, установите флажок Trim Curve (Обрезать кривую) в разделе Trim First Curve (Обрезать первую кривую) или Trim Second Curve (Обрезать вторую кривую). Установка флажка Flip Trim (Перевернуть обрезку) приведет к смене обрезаемой и оставляемой частей кривой.
  2. Если кривые имеют несколько пересечений, то, чтобы переместить вставленную точку на место иного пересечения этих же кривых, используйте счетчики Seed 1 (Отсчет 1) и Seed 2 (Отсчет 2). Изменение этих параметров ведет к перемещению желтых квадратов, указывающих места щелчков кнопкой мыши на кривых. Как только квадраты окажутся ближе к иному месту пересечения кривых, точка «кривая-кривая» переместится на это место.
  3. Продолжите вставку точек тина «кривая-кривая» в местах пересечения кривых. Для выключения режима создания точек пересечения щелкните правой кнопкой мыши.

Для редактирования ранее созданных точек пересечения NURBS-кривых:

  1. Перейдите на уровень редактирования подобъекта Point (Точка) и выделите любую из точек на пересечении кривых. Точка изменит свой цвет на красный, а на кривых обозначатся квадратики желтого цвета, соответствующие местам щелчков кнопкой мыши. В нижней части командной панели Modify (Изменить) появится свиток Curve-Curve Intersection (Пересечение «кривая-кривая»), аналогичный показанному на рис. 13.137, но имеющий две дополнительные кнопки: Replace First Curve (Сменить первую кривую) и Replace Second Curve (Сменить вторую кривую). Все остальные элементы управления свитка Curve-Curve Intersection (Пересечение «кривая-кривая») в режиме редактирования точек пересечения кривых на уровне подобъекта Point (Точка) имеют то же назначение и используются так же, как в режиме создания точек.
  2. Для перемещения точки «кривая-кривая» в место пересечения одной из двух определяющих ее кривых с еще одной кривой щелкните на кнопке Replace First Curve (Сменить первую кривую) или Replace Second Curve (Сменить вторую кривую), а затем щелкните в окне проекции на новой кривой, пересекающейся с одной из первых двух кривых. Если новая кривая не имеет пересечения с одной из исходных кривых, то точка типа «кривая-кривая» будет создана в точке щелчка, но приобретет оранжевую окраску. Таким цветом обозначаются некорректно созданные NURBS-объекты.
