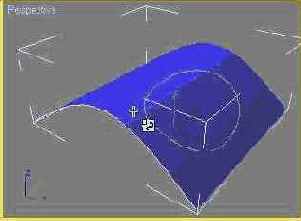

CV-кривая нарисована на криволинейной NURBS-поверхности



Рис. 13.166. CV-кривая нарисована на криволинейной NURBS-поверхности




  1. Пока инструмент создания кривых на поверхности еще активен, настройте параметры созданной кривой. Установка флажка Trim (Обрезка) обеспечивает обрезку поверхности по границе спроецированной кривой. Флажок Flip Trim (Перевернуть обрезку) служит для смены обрезаемой и оставляемой частей поверхности. Параметры группы Automatic Reparametrization (Автоматическая перепараметризация) полностью аналогичны соответствующим параметрам, появляющимся для обычных CV-кривых в свитке CV Curve (CV-кривая) на уровне редактирования CV-кривой в целом. Установка флажка 2D View (2D-проекция) ведет к тому, что при первом же щелчке на выбранной поверхности появится окно диалога Edit Curve on Surface (Правка кривой на поверхности), показанное на рис. 13.167. В этом окне вы можете рисовать кривую на плоской развертке NURBS-поверхности, используя набор инструментов, предназначенных для редактирования формы кривой. Все эти инструменты были рассмотрены ранее при описании средств редактирования обычных CV- и точечных NURBS-кривых. Окно закрывается автоматически, как только вы щелкнете правой кнопкой мыши, завершая рисование кривой.
