Из-за рассогласования направлений кривых на краях NURBS-поверхностей переходная поверхность имеет перекрутку

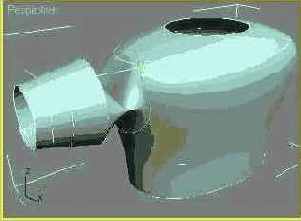

Рис. 13.175. Из-за рассогласования направлений кривых на краях NURBS-поверхностей переходная поверхность имеет перекрутку


  1. Для выключения режима создания переходной NURBS-поверхности щелкните правой кнопкой мыши.

Если перейти на уровень подобъекта Surface (Поверхность) и выделить переходную поверхность, то в нижней части панели Modify (Изменить) появится свиток Blend Surface (Переходная поверхность), отличающийся от показанного выше на рис. 13.173 наличием двух кнопок: Replace Frist Edge (Заменить первый край) и Replace Second Edge (Заменить второй край). Для замены краев любой из родительских поверхностей щелкните на одной из этих кнопок, а затем - на новом крае соответствующей NURBS-поверхности. Переходная поверхность пристыкуется к обозначенному краю родительской поверхности.
