Свитки Edit Vertices (Правка вершин) и Vertex Properties (Свойства вершин)

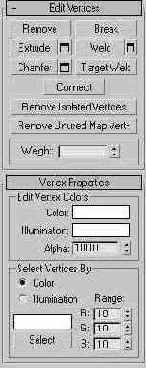

Рис. 13.70. Свитки Edit Vertices (Правка вершин) и Vertex Properties (Свойства вершин)

Свиток Vertex Properties (Свойства вершин) позволяет настраивать цвета вершин и выполнять выделение вершин по признакам цвета или освещенности. Элементы управления этого свитка по назначению и использованию не отличаются от аналогичных элементов управления свитка Surface Properties (Свойства поверхности), используемых при настройке свойств вершин стандартных сеток и рассмотренных ранее в разделе «Правка сеток на уровне вершин: свиток Surface Properties» этой главы.

Удаление вершин

Выделенные вершины полисетки можно удалять с помощью клавиши Delete, но в результате этого в сетке появляются отверстия из-за удаления полигонов, примыкавших к удаленным вершинам.

С помощью кнопки Remove (Удалить) свитка Edit Vertices (Правка вершин) можно удалять вершины полисетки с автоматической «заделкой» отверстий новыми полигонами. Просто выделите требующие удаления вершины и щелкните на кнопке Remove (Удалить).

Щелчок на кнопке Remove Isolated Vertices (Удалить изолированные вершины) удаляет любые вершины, которые не принадлежат ни одному полигону сетки.

Щелчок на кнопке Remove Unused Map Verts (Удалить не используемые для проекции вершины) ведет к удалению только таких изолированных вершин, которые не могут быть использованы для проецирования текстур материалов на полисетку.

Выдавливание вершин

Вершины полисеток допускают выдавливание. Для выдавливания в интерактивном режиме выделите нужные вершины и щелкните на кнопке Extrude (Выдавить) в свитке Edit Vertices (Правка вершин).
